  在新能源发电、储能变流、轨道交通及电动汽车等工业快速地开展的浪潮中，IGBT功率模块的运用鸿沟不断拓宽，商场对高牢靠、易集成的驱动解决方案需求日益火急。金升阳依托自主可控的技能渠道，重磅推出双通道即插即用IGBT驱动器，该系列驱动器掩盖600V、1200V、1700V干流电压等级，适配EconoDual™3封装IGBT模块，可直接焊接在IGBT上运用，无需转接处理，即插即用。

  QT0115T2系列单通道驱动功率达1W，峰值拉/灌电流±15A，阻隔耐压5000VAC，适配600V/1200V/1700V 常见IGBT模块的驱动需求，可满意变频器、风电变流器等中功率运用需求。

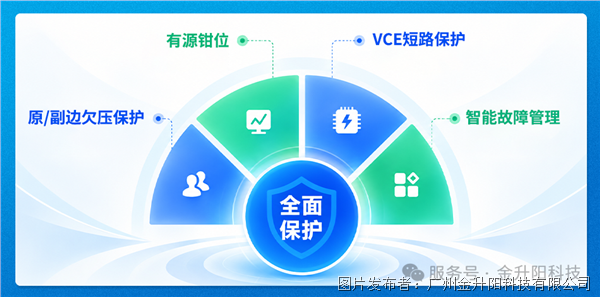

  QT0115T2系列集成多种防护机制，显着下降IGBT模块在反常工况下的损坏危险，延伸设备惯例运用的寿数，削减非方案停机带来的出产丢失，为安全驱动保驾护航：

  ①原/副边欠压维护：驱动器在原边及两个副边驱动通道均设有欠压检测电路，当原边或副边电源电压反常下降时，主动确定驱动输出并关断IGBT，一起，毛病信号输出至SOx引脚；当电压康复至欠压康复阈值以上时，体系将在tB(确定时刻）后主动免除确定，有很大作用防备IGBT因驱动电压缺乏而损坏。

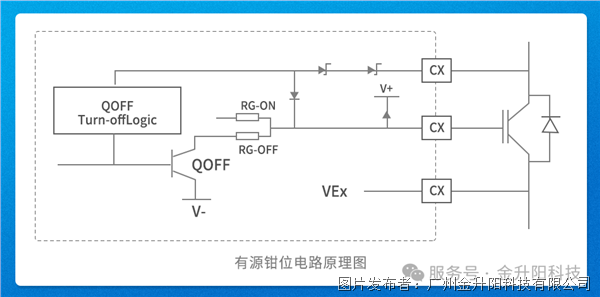

  ②有源钳位：IGBT快速关断时，回路杂散电感与高电流改变率会发生电压尖峰，易导致IGBT过压损坏。QT0115T2系列有源钳位电路经过TVS管在集电极与栅极间树立反应通路，当VCE尖峰电压超越TVS的击穿阈值时，TVS导通，电流注入栅极并使 IGBT 保持不完全导通。一起操控QOFF关断，断开栅极电压泄放回路，然后延伸关断时刻，下降电流改变率，从而有用钳位VCE，避免IGBT 过压损坏。

  ③VCE短路维护：独立的VCE检测电路在IGBT注册期间实时监控各个通道的退饱和状况，一旦检测到短路，敏捷发动软关断并输出毛病信号，维护确定时刻完毕后主动康复，单通道毛病不影响另一通道正常作业。

  ④智能毛病办理：集成智能毛病办理单元，可对各类毛病进行统一办理和状况反应。

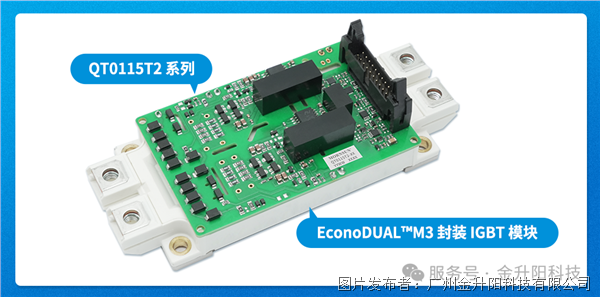

  ①即插即用：可直接焊接于EconoDUAL™3封装IGBT模块上运用，无需转接处理，大幅度缩短产品研讨开发周期。

  ②标准接口：JP1为20针插针式连接器，遵从“偶数引脚全为GND、奇数引脚全为信号引脚”的规划准则，引荐选用20芯双绞扁平电缆布线，有用按捺共模噪声、下降回路寄生电感。
